東方馬達 AZD-KED / AZD-KED2驅動器
AZD-KED 是邁向智慧製造的重要橋樑。透過 EtherCAT 協定，它能實現微秒等級的同步通訊，讓多軸聯動（如機械手臂、龍頭式架構）的動作更加流暢精準。這不僅是性能的提升，更是佈線邏輯的革命——只需一條網路線，即可串聯所有驅動器。

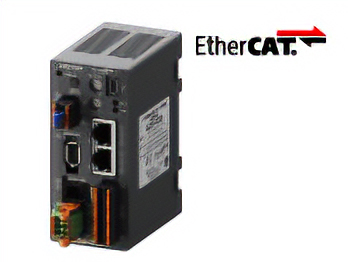

東方馬達 AZD-K 驅動器
EtherCAT 通訊型、DC電源輸入｜安澤智能自動化
-
-
高速 EtherCAT 通訊： 支援 CoE (CANopen over EtherCAT) 協定，大幅縮短通訊週期，提升設備產出（Throughput）。
-
簡化配線工程： 採用 Daisy Chain 串接方式，擺脫傳統脈波控制的繁雜配線，降低人為接線錯誤的風險。
-
ABZO 數據反饋： 可即時讀取馬達座標、速度、負載率等詳細數據，完美對應預防性維護與大數據分析。
-
DC 電源輸入優勢： 體積精巧，適合 AGV、AMR 等行動載具或空間受限的電控櫃內部安裝。
-
在當前半導體設備與精密檢測機台的開發中，EtherCAT 已經是主流語系。AZD-KED 的優勢在於它繼承了 AZ 系列『免電池絕對值』的便利性，同時又具備了極高的通訊頻寬。
品規格表
- AZD-KED
| 驅動器型 | 對應EtherCAT |
|---|---|
| 瞬間最大轉矩 | 特性圖参照 |
| 電源輸入 電壓 | DC24 V/DC48 V |
| 電源輸入 電壓容許範圍 | ±5% |
| 電源輸入 電流 | AZM14: 0.4 A、AZM15: 0.5 A、AZM24: 1.6 A、AZM26: 1.5 A AZM46: 1.5 A、AZM48: 2.1 A、AZM66: 3.3 A、AZM69: 3.1 A DGM60: 1.6 A、DGR60: 1.6 A DGM85: 1.5 A、DGR85: 1.5 A、DGB85: 1.5 A、DGM130: 3.3 A、DGR130: 3.3 A、DGB130: 3.3 A DR20: 0.4 A、DR28: 1.3 A、DRSM42: 1.5 A、DRSM60: 2.2 A EH4: 1.6 A、LM2: 3.3 A、LM4: 3.3 A |
| 控制電源 | DC24 V±5% 0.15 A (0.4 A) ∗ |
| 回路部 保護等級 | IP10 |
| 回路部 重量 | 0.18 kg |
( )內為連接附電磁剎車馬達時的值。AZM46時為0.23A。
- AZD-KED2
| 驅動器型 | EtherCAT對應 |
|---|---|
| 電源輸入 電壓 | DC24 V/DC48 V |
| 電源輸入 電壓容許範圍 | ±5% |
| 電源輸入 電流 | AZM14: 0.4 A、AZM15: 0.5 A、AZM24: 1.6 A、AZM26: 1.5 A AZM46: 1.5 A、AZM48: 2.1 A、AZM66: 3.3 A、AZM69: 3.1 A DGM60: 1.6 A、DGR60: 1.6 A DGM85: 1.5 A、DGR85: 1.5 A、DGB85: 1.5 A、DGM130: 3.3 A、DGR130: 3.3 A、DGB130: 3.3 A DR20: 0.4 A、DR28: 1.3 A、DRSM42: |
| 控制電源 | DC24 V±5% 0.15 A (0.4 A) ∗ |
| 回路部 保護等級 | IP20 |
| 回路部 重量 | 0.18 kg |
( ) 內為連接附電磁剎車馬達時的值。AZM46、DGM85時為0.23A。

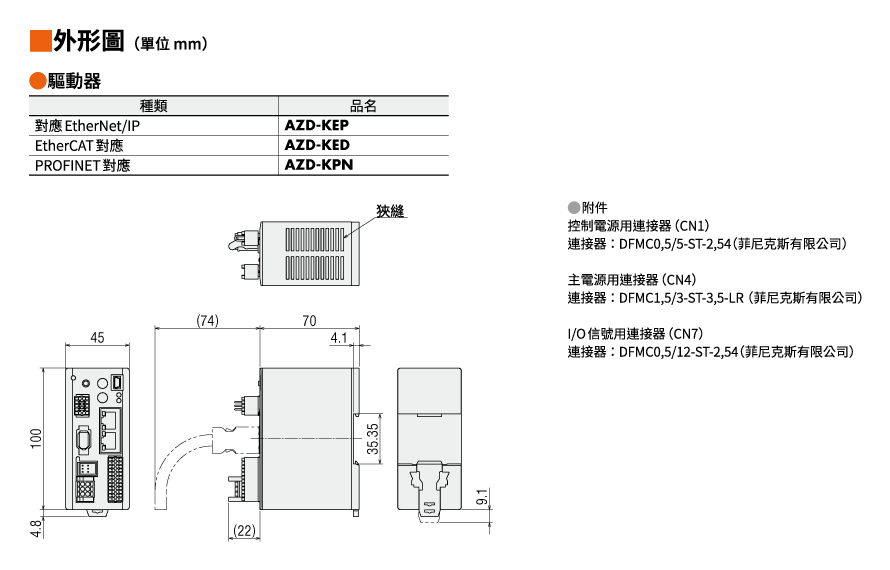

產品外型圖
